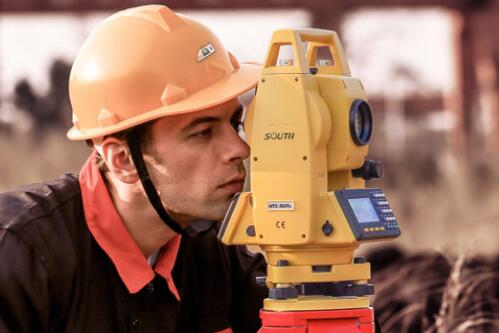

一、全站儀簡介
全站儀,即全站型電子速測儀(Electronic Total Station)。是一種集光、機、電為一體的高技術測量儀器,是集水平角、垂直角、距離(斜距、平距)、高差測量功能于一體的測繪儀器系統。因其一次安置儀器就可完成該測站上全部測量工作,所以稱之為西安全站儀。廣泛用于地上大型建筑和地下隧道施工等精密工程測量或變形監測領域 。

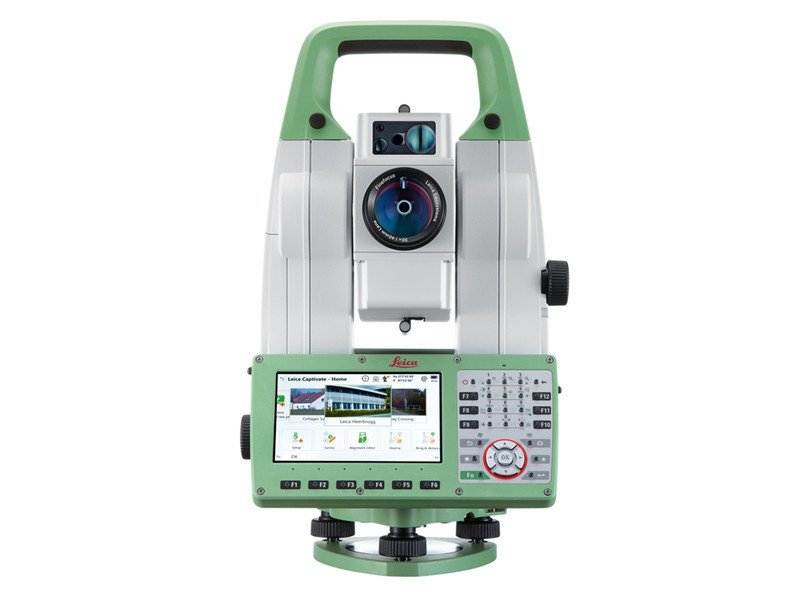

二、全站儀的組成
全站儀幾乎可以用在所有的測量領域。電子全站儀由電源部分、測角系統、測距系統、數據處理部分、通訊接口、及顯示屏、鍵盤等組成。 同電子經緯儀、光學經緯儀相比,全站儀增加了許多特殊部件,因此而使得全站儀具有比其它測角、測距儀器更多的功能,使用也更方便。這些特殊部件構成了全站儀在結構方面獨樹一幟的特點。
1.同軸望遠鏡 全站儀的望遠鏡實現了視準軸、測距光波的發射、接收光軸同軸化。同軸化的基本原理是:在望遠物鏡與調焦透鏡間設置分光棱鏡系統,通過該系統實現望遠鏡的多功能,即既可瞄準目標,使之成像于十字絲分劃板,進行角度測量。同時其測距部分的外光路系統又能使測距部分的光敏二極管發射的調制紅外光在經物鏡射向反光棱鏡后,經同一路徑反射回來,再經分光棱鏡作用使回光被光電二極管接收;為測距需要在儀器內部另設一內光路系統,通過分光棱鏡系統中的光導纖維將由光敏二極管發射的調制紅外光傳也送給光電二極管接收 ,進行而由內、外光路調制光的相位差間接計算光的傳播時間,計算實測距離。
2.雙軸自動補償 在儀器的檢驗校正中已介紹了雙軸自動補償原理,作業時若全站儀縱軸傾斜,會引起角度觀測的誤差,盤左、盤右觀測值取中不能使之抵消。而全站儀特有的雙軸(或單軸)傾斜自動補償系統,可對縱軸的傾斜進行監測,并在度盤讀數中對因縱軸傾斜造成的測角誤差自動加以改正(某些全站儀縱軸最大傾斜可允許至±6'),也可通過將由豎軸傾斜引起的角度誤差,由微處理器自動按豎軸傾斜改正計算式計算,并加入度盤讀數中加以改正,使度盤顯示讀數為正確值,即所謂縱軸傾斜自動補償。
3.鍵盤
鍵盤是全站儀在測量時輸入操作指令或數據的硬件,全站型儀器的鍵盤和顯示屏均為雙面式,便于正、倒鏡作業時操作。
4.存儲器
全站儀存儲器的作用是將實時采集的測量數據存儲起來,再根據需要傳送到其它設備如計算機等中,供進一步的處理或利用,全站儀的存儲器有內存儲器和存儲卡兩種。
全站儀內存儲器相當于計算機的內存(RAM),存儲卡是一種外存儲媒體,又稱PC卡,作用相當于計算機的磁盤。
5.通訊接口 全站儀可以通過BS—232C通訊接口和通訊電纜將內存中存儲的數據輸入計算機,或將計算機中的數據和信息經通訊電纜傳輸給全站儀,實現雙向信息傳輸。
