2014年6月，國務院辦公廳印發了《關于加強城市地下管線建設管理的指導意見》，提出了“2015年底前，完成城市地下管線普查，建立綜合管理信息系統”的目標任務。

此次普查包括城市范圍內的供水、排水、燃?xì)?、熱力、電力、通信、廣播電視、工業等8大類20余種管線及其附屬設施，以及各類綜合管廊。這些管線關系到千家萬戶的用水用電、通信收視、供暖做飯，可謂覆蓋百姓生活的方方面面，意義重大。
管線普查既要掌握基礎信息，包括地下管線的規模大小、位置關系、產權歸屬、運行年限等基本情況，還要排查事故隱患。本期報道，記者帶你來到天津，實地記錄地下管線探測人員的外業工作，讓我們對地下管線探測多一些了解。
1、前一天晚上，集體討論確定第二天的探測區域，確定各自分工。城市地下管線因?yàn)樯婕扒Ъ胰f戶，里程比較長，探測工作量比較大，因此需要極強的計劃性，才能保證工程如期完成。

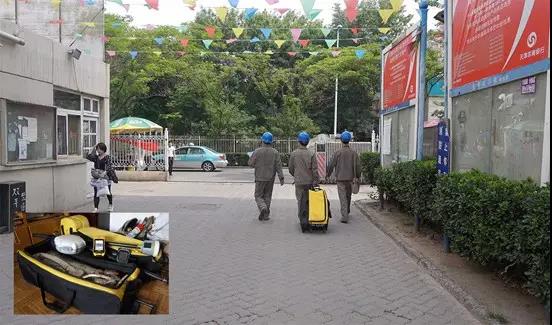

2、外業準備，準備地下探測儀器，高精度測量設備，自噴漆等。目前，地下管線探測只需一套LD6000探測儀，一套X10 小型智能RTK設備，一瓶自噴漆，即可輕松上陣。

3、找到探測起點后，打開井蓋，探測人員調整好LD6000探測儀發射機的發射頻率。

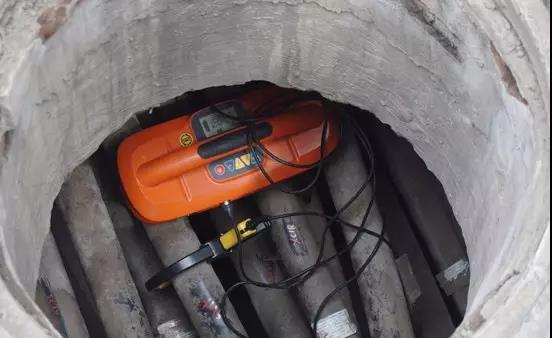

4、發射機頻率調整好后，探測人員需用夾鉗夾住需要探測的管線。由于地下管線眾多，夾鉗相當于對需要探測的管道進行標記，并將發射機的輸出頻率傳遞給相應管道，為后續探測做相應準備。發射機通常放置在井下，但要防止其被盜，水淹，并確保電池電量充足。

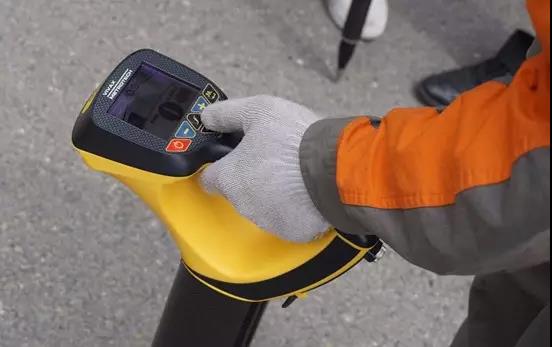

5、上到地面，打開LD6000管線探測儀接收機，將接收頻率應調至與之前放入井里的發射機一致，于此同時，打開探測儀接收機的藍牙設備。

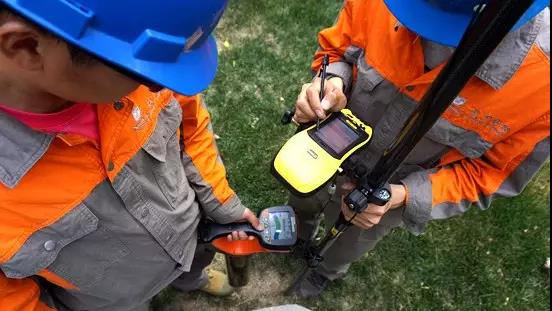

6、架設好X10 小型智能化RTK，打開RTK手簿藍牙，與探測儀接收機藍牙進行匹配連接。

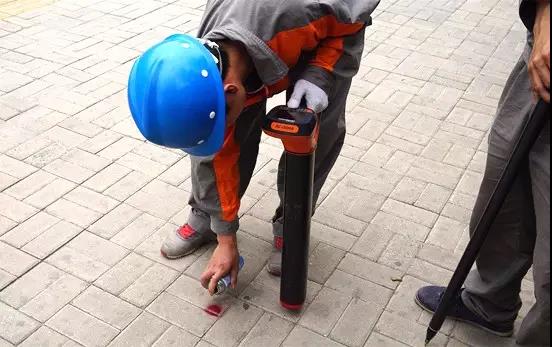

7、探測儀接收機開始進行探測。探測到管線后，接收機將地下探測結果通過藍牙發送至RTK，并用自噴漆在地面上做上標記。

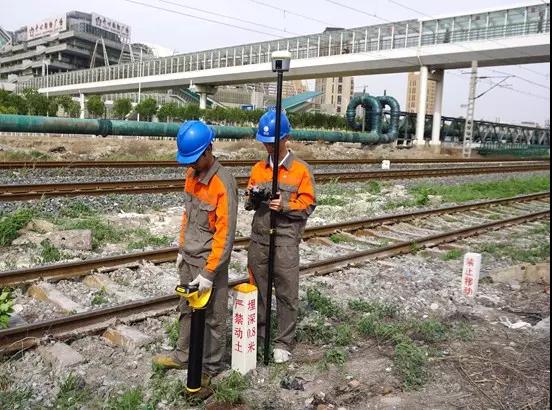

8、標記后，探測儀繼續向前探測，X10小型智能化RTK緊隨進行地面測量，記錄數據和屬性。

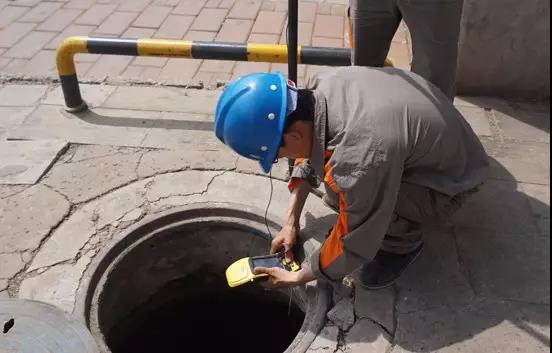

9、使用手簿中的管線專業軟件對井內外情況進行拍照存檔。

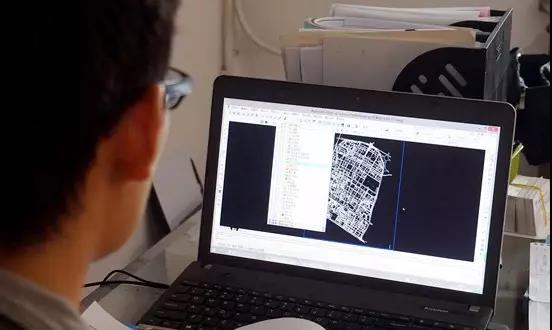

10、手簿數據導出，進入桌面GIS系統。

在工期緊，任務重的新形式下，采用高精度GNSS精確定位技術和管道探測相結合的技術進行信息采集和屬性錄入，大大提高了外業工作效率。通過桌面管線數據處理軟件完成數據建庫后，可直觀了解和掌握管線的分布情況。

若要進一步探測PVC管、PE管、水泥管、陶瓷管、電纜、光纜等則需要用到管線雷達了。

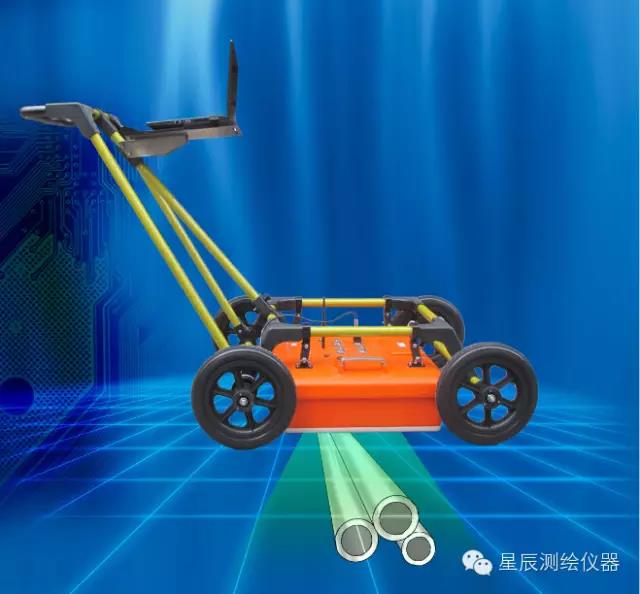

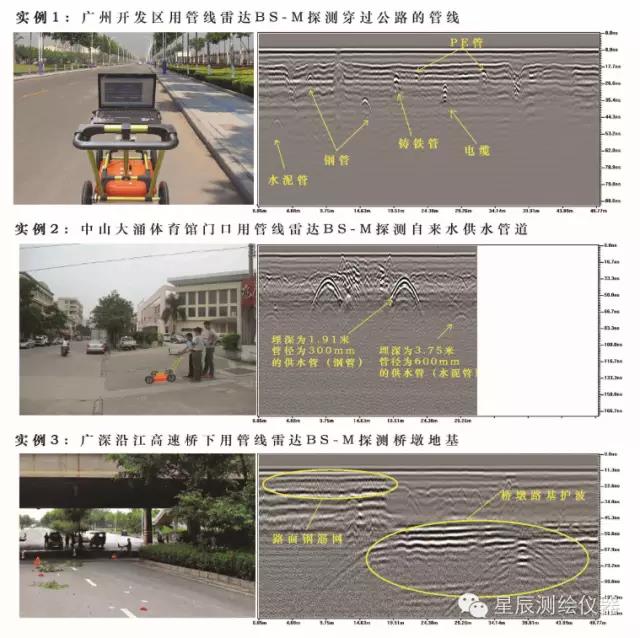

美國管線雷達BS-M操作簡單、使用方便，能很好的滿足地下管線探測的需要。BS-M是探測地下管線的有力工具，因?yàn)樗┕た旖?、無損并能實時顯示展示地下圖 像，可以快捷地查找和定位地下金屬和非金屬管線、電力溝等掩埋體。（如PVC管、PE管、水泥管、陶瓷管、電纜、光纜等）

雷達性能指標
●中心頻率：50MHz、100MHz、200MHz、400MHz、600MHz、1GHz、2GHz；
●采樣頻率：50k~285KHz可調；
●時窗范圍：5ns~1us，連續可調；
●增益：線性增益-20~60db，6級；
●掃描頻率：≥1000線/秒，可選；
●連續工作時間：≥8小時
●雙曲線：雙曲線波速擬合功能；
●雷達圖像：集成GPS定位數據和GPR雷達數據；
●測量方式：逐點測量、距離觸發測量、連續測量三種測量方法；
●測深范圍：0~30M;
●接收靈敏度：14μV
●脈沖重復頻率：≥100KHz
●工作電壓：12v
●電流：0.5A
●重量：≤5KG
●無線數據傳輸距離：大于50m
●有線通訊：以太網，100Mbps

主要應用
管線雷達BS-M用于地下未知管線探測，其應用主要包括：
●燃?xì)釶E管探測
●下水道污水管探測
●自來水管探測
●掩埋的井蓋、電纜、光纜探測
●輸暖管到探測
●空洞探測
●地下掩埋體探測
